Zulässige Wellenbelastung
Um eine mechanische Überlastung der Welle und der Lagerung auszuschließen, ist die Belastbarkeit des Wellenendes auf zulässige Werte zu begrenzen.
Für eine schnelle Motorauswahl und Lastabschätzung wird ein vereinfachtes Belastungsmodell zugrunde gelegt, siehe Bild 1. Hierbei bilden die Radiallast, die Axiallast und die Entfernung des Lastangriffspunktes von der Motorfrontseite die Parameter, welche bei der Motorauswahl vom Anwender zu prüfen sind.
Für jede Motorgröße wird eine feste Axiallastgrenze vordefi niert und die zugehörigen Radiallastgrenzen in Abhängigkeit vom Wirkabstand „a" angegeben. Im Katalog sind die Werte für Lasten am Wellenende (a=L) bzw. auf der halben Aufspannlänge (a=0,5L) angegeben. Die Angaben gelten nur für die angegebenen Längen. Greifen Lasten außerhalb des Wellenendes an, ist eine separate Prüfung durch unsere Abteilung Technik ratsam.

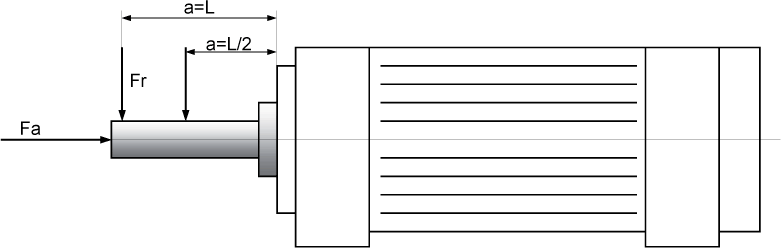

Bild 1: Vereinfachtes Lastmodell. Fa = Axiallast, Fr = Radiallast.
Geltungsbereich
- Die in der Tabelle angegebenen Radiallasten sind im Dauerbetrieb zulässig und enthalten eine mindestens 2-fache Sicherheit gegen Ermüdungsbruch der Welle.
- Alle Angaben gelten nur für die in der Tabelle angegebenen Wellenenden bzw. Motormaßblätter.
- Der Lastansatzpunkt muß sich innerhalb des Aufspannbereichs auf der Welle befi nden.
- Die zulässigen Belastungen sind für eine erweiterte Lebensdauer von 15.000 Betriebsstunden der Lager nach DIN ISO 281 gerechnet. Bei besonders hochtourigen Antrieben gelten teilweise reduzierte Lagerlebensdauererwartungen von 8.000 bzw. 5.000 Betriebsstunden.
- Die Masse der vom Kunden auf der Welle montierten Teile wird nicht berücksichtigt. Bei größeren Massen ist eine separate Prüfung anzuraten, um Probleme mit Biegeeigenfrequenzen zu vermeiden.
- Die Angaben sind rechnerische Werte, keine verbindliche Aussage im Sinne einer zugesicherten Eigenschaft.
- Der Berechnung liegt die Einbaulage in Bauform B3 zugrunde.
Grundsätzliche Empfehlungen
Werkzeuge oder sonstige auf der Welle zu montierende Kundenteile müssen als absolute Mindestanforderung einer Wuchtgüte von G6,3 nach DIN ISO 1940-1 entsprechen. In besonderen Fällen (große Werkzeugmasse, hohe Drehzahl) kann eine Auswuchtgüte von G2,5 oder besser notwendig sein.
Der Lastangriff auf der Welle sollte möglichst nah am Motor liegen, da hier das Lastaufnahmevermögen am höchsten ist. In der Praxis heißt dies, Werkzeuge oder andere von der Kundeseite zu montierende Teile möglichst kurz einzuspannen und schon in der Entwurfsphase auf der Welle möglichst nah an den Motor hin zu platzieren.
Typ | Maßblatt | Wellenende | zulässige Radiallast | Axiallast | gültig bis | |
F_zul_(a=L) | F_zul_(a=0,5L) | Fa | n = | |||
KN 21.05 | MS 151 | ø14x30 PF | 450 N | 500 N | 200 N | 18.000 1/min |
KN 22.08 | MS 151 | ø14x30 PF | 350 N | 550 N | 200 N | 18.000 1/min |
KN 23.10 | MS 151 | ø14x30 PF | 300 N | 400 N | 200 N | 18.000 1/min |
V 30.06 | MS 132 | ø14x30 PF | 500 N | 550 N | 200 N | 18.000 1/min |
V 31.09 | MS 132 | ø14x30 PF | 500 N | 550 N | 200 N | 18.000 1/min |
KR 35.1 | MS 3746 | ø14x30 PF | 550 N | 850 N | 300 N | 18.000 1/min |
KR 35.3 | MS 3746 | ø14x30 PF | 550 N | 850 N | 300 N | 18.000 1/min |
KR 35.5 | MS 3746 | ø14x30 PF | 550 N | 900 N | 300 N | 18.000 1/min |
KR 35.7 | MS 3746 | ø14x30 PF | 550 N | 900 N | 300 N | 18.000 1/min |
KR 35.9 | MS 3746 | ø14x30 PF | 600 N | 900 N | 300 N | 12.000 1/min |
KR 35.1 D | MS 3772 | ø25x50 PF | 1100 N | 1200 N | 300 N | 18.000 1/min |
KR 35.3 D | MS 3772 | ø25x50 PF | 1000 N | 1200 N | 300 N | 18.000 1/min |
KR 35.5 D | MS 3772 | ø25x50 PF | 750 N | 1200 N | 300 N | 18.000 1/min |
KR 35.7 D | MS 3772 | ø25x50 PF | 650 N | 1000 N | 300 N | 18.000 1/min |
KR 35.9 D | MS 3772 | ø25x50 PF | 500 N | 800 N | 300 N | 12.000 1/min |
V 50.09 | MS 113 A | ø22x50 PF | 900 N | 1000 N | 300 N | 18.000 1/min |
KN 50.11 | MS 170A | ø22x50 PF | 1100 N | 1500 N | 300 N | 12.000 1/min |
KN 51.14 | MS 170A | ø22x50 PF | 850 N | 1400 N | 300 N | 12.000 1/min |
KN 52.16 | MS 170A | ø22x50 PF | 750 N | 1200 N | 300 N | 12.000 1/min |
KN 50.11 D | MS 4046 | ø30x68 PF | 1100 N | 1700 N | 300 N | 12.000 1/min |
KN 51.14 D | MS 4046 | ø30x68 PF | 950 N | 1600 N | 300 N | 12.000 1/min |
KN 52.16 D | MS 4046 | ø30x68 PF | 850 N | 1400 N | 300 N | 12.000 1/min |
V 60.11 | MS 113 B | ø22x50 PF | 750 N | 800 N | 400 N | 18.000 1/min |
V 61.15 | MS 113 B | ø22x50 PF | 750 N | 850 N | 400 N | 18.000 1/min |
KN 60.09 | MS 170B | ø24x50 PF | 1100 N | 1200 N | 400 N | 12.000 1/min |
KN 61.13 | MS 170B | ø24x50 PF | 1100 N | 1200 N | 400 N | 12.000 1/min |
KN 62.18 | MS 170B | ø24x50 PF | 1200 N | 1300 N | 400 N | 12.000 1/min |
KN 60.09 D | MS 171 | ø30x70 PF | 1300 N | 1900 N | 400 N | 12.000 1/min |
KN 61.13 D | MS 171 | ø30x70 PF | 1300 N | 2000 N | 400 N | 12.000 1/min |
KN 62.18 D | MS 171 | ø30x70 PF | 1300 N | 2000 N | 400 N | 12.000 1/min |
KC 70.12 | MS 652-44 | ø35x68 PF | 2300 N | 2500 N | 600 N | 9.000 1/min |
KC 71.16 | MS 652-44 | ø35x68 PF | 2400 N | 2600 N | 600 N | 9.000 1/min |
KC 71.20 | MS 652-44 | ø35x68 PF | 2400 N | 2600 N | 600 N | 9.000 1/min |
KC 72.28 | MS 652-44 | ø35x68 PF | 2500 N | 2700 N | 600 N | 9.000 1/min |
KC 70.12 D | MS 182-5 | ø35x70 PF | 2400 N | 2600 N | 600 N | 9.000 1/min |
KC 71.16 D | MS 182-5 | ø35x70 PF | 2500 N | 2800 N | 600 N | 9.000 1/min |
KC 71.20 D | MS 182-5 | ø35x70 PF | 2500 N | 2800 N | 600 N | 9.000 1/min |
KC 72.28 D | MS 182-5 | ø35x70 PF | 2500 N | 2800 N | 600 N | 9.000 1/min |
K 81.23 | MS 630 A397 | ø30x81 Flansch | 2000 N | 2900 N | 800 N | 6.000 1/min |
K 82.27 | MS 630 A397 | ø30x81 Flansch | 1900 N | 2700 N | 800 N | 6.000 1/min |
K 83.37 | MS 630 A397 | ø30x81 Flansch | 1800 N | 2400 N | 800 N | 6.000 1/min |
K 81.23 D | MS 630 A196 | ø40x70 PF | 2400 N | 2600 N | 800 N | 6.000 1/min |
K 82.27 D | MS 630 A196 | ø40x70 PF | 2500 N | 2600 N | 800 N | 6.000 1/min |
K 83.37 D | MS 630 A196 | ø40x70 PF | 2500 N | 2700 N | 800 N | 6.000 1/min |
K 91.31 | MS 630 B130 | ø40x93 Flansch | 4100 N | 5000 N | 1000 N | 6.000 1/min |
K 93.38 | MS 630 B130 | ø40x93 Flansch | 4000 N | 5100 N | 1000 N | 6.000 1/min |
K 110.24 | MS 3954 | ø60x117 Flansch | 6400 N | 7700 N | 1500 N | 6.000 1/min |
K 111.31 | MS 3954 | ø60x117 Flansch | 6000 N | 7900 N | 1500 N | 6.000 1/min |
K 112.38 | MS 3954 | ø60x117 Flansch | 4500 N | 8000 N | 1500 N | 6.000 1/min |
K 113.50 | MS 3954 | ø60x117 Flansch | 4200 N | 8300 N | 1500 N | 6.000 1/min |
K 140.38 | MS 630 D62 | ø80x140 Flansch | 11600 N | 12200 N | 2500 N | 5.000 1/min |
K 141.50 | MS 630 D62 | ø80x140 Flansch | 12000 N | 12500 N | 2500 N | 5.000 1/min |
K 160.50 D | MS 3503 | ø90x200 PF | 13200 N | 14200 N | 4000 N | 4.500 1/min |
K 162.60 D | MS 3503 | ø90x200 PF | 13500 N | 14400 N | 4000 N | 4.500 1/min |
K 200.50 D | MS 4452 | ø95x210 PF | 13200 N | 14200 N | 4000 N | 4.500 1/min |
K 202.60 D | MS 4452 | ø95x210 PF | 13400 N | 14400 N | 4000 N | 4.500 1/min |
